光電センサー用反射ミラー |
|
|
シートタイプリフレクター 超高輝度再帰反射ミラーシート
オラフォル オラライト (旧 リフレクサイト)AP1000H採用品

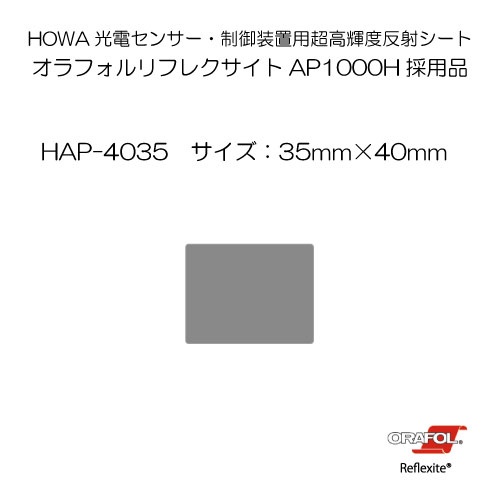

HAP-4035 サイズ:35mm×40mm 4R-1
光電センサーや安全センサーなどで実績のある超高輝度反射リフレクター 反射シートタイプなので裏面の糊でがっちり貼付可能です。
本製品はカット品ではなく完全抜き加工品なのでサイズ公差が小さい精密製品仕上げとなります。
|
再帰反射センサーシステムはセンサーの真向かいに取り付けられた反射体または反射テープを必要とします。反射体は光をセンサーに送り返すように設計されています。
小型センサー、小型の光源用にカットサイズをご用意致しました。
裏面に粘着材がついておりますので剥離紙を剥がしてすぐに使用可能。
|
|
|
再帰反射システムにおいて、光電センサーから返される光量は再帰反射体ターゲットのサイズ、すなわち面積とターゲットに用いられる反射材がどれだけの効率を持つかによって決まります。通常、ターゲットのサイズが大きくなるに従ってセンサーに戻される光量が増大します。反射体の反射効率を決定付けることになる為、ターゲットにどういったタイプの材料を使用するかが重要になります。 |
そこで超微細なプリズムで製造されたマイクロプリズム反射式の超高輝度反射シートAP1000Hのご紹介です。 |
まずはシート反射材において定番商品の球面レンズであるガラスビーズのシステムではビーズの背面に光が集中し、そこで反射した光が光源に向けて戻されます。本商品AP1000-Hで採用しているコーナーキューブ型プリズムのシステムでは各プリズムのカット面で光が反射し、光源方向に戻ります。コーナーキューブ型プリズムの反射材はガラスビーズ反射材の3倍もの効率を持っています。特記すべきことは、コーナーキューブ型プリズムの反射材は偏光を用いる光電制御システムにおいても機能する事です。 |
|
本、反射シートでは、光電制御装置に用いて優れた性能を発揮する高性能プリズムによる再帰反射性能を提供しています。1平方センチあたり7,000個の反射プリズムを内蔵する再帰反射性ターゲット材であり、感圧型接着剤を裏面に塗布された最終製品は強靭で復元力があり、破損しにくいターゲットを提供し、尚且つ特殊サイズ、形態のニーズに応じて簡単かつ低コストのソリューション
となります。
又、赤外および可視光線の広域に及ぶ波長に対して効率よく機能します。AP1000-Hは、金属コートされ、厚みが0.008インチの紫外線安定型ポリマーフィルムで、偏光を用いない光電制御装置の反射材ターゲットとしても使用できるものです。又、空気層のない単層式のシートで厚みは薄く、破損しにくく、細いパイプやポ-ルなどの二次曲面にも追従します。AP1000-Hは溶剤耐性と耐候性を合わせ持つ材料で表面コートされており、耐久性に優れております。
|
【製品スペック】 |
品名 |
オラフォル オラライト (旧 リフレクサイト ) AP1000H採用 HAP-4035 |
販売サイズ
(単位:mm) |
35×40(mm)
※任意サイズで生産可能ご希望の場合はお問い合わせ下さい。 |
材質 |
ポリエステル |
使用周囲温度(℃) |
-25~+50 |
使用周囲湿度 |
35~85%RH
|
入り数 |
1枚 |
メーカー |
オラフォルリフレクティブソリューションズ社製 |
|
|
【シリーズ製品紹介】
オラフォル オラライト (旧 リフレクサイト )AP1000H採用品
→ 10×35mmサイズ HAP-3510
→ 35×40mmサイズ HAP-4035
→ 70×80mmサイズ HAP-8070
→ AP1000Hカット販売 5種類展開品 |
スリーエム社製反射材
ダイヤモンドグレードフルキューブDG4090採用品
→ 10×35mmサイズ HDG-3510
→ 35×40mmサイズ HDG-4035
→ 70×80mmサイズ HDG-8070
【プリズムレンズタイプ】
→ 50.8×50.8mm HRS-300
→ 42×42mm HRS-40
→ φ80mm HRS-80R
→ φ100mm HRS-100R
→ φ60mm HRS-60R ・・・ 近日発売開始
→ comming soon 120×78mm ワイドプリズム 2013年12月頃発売開始 |
